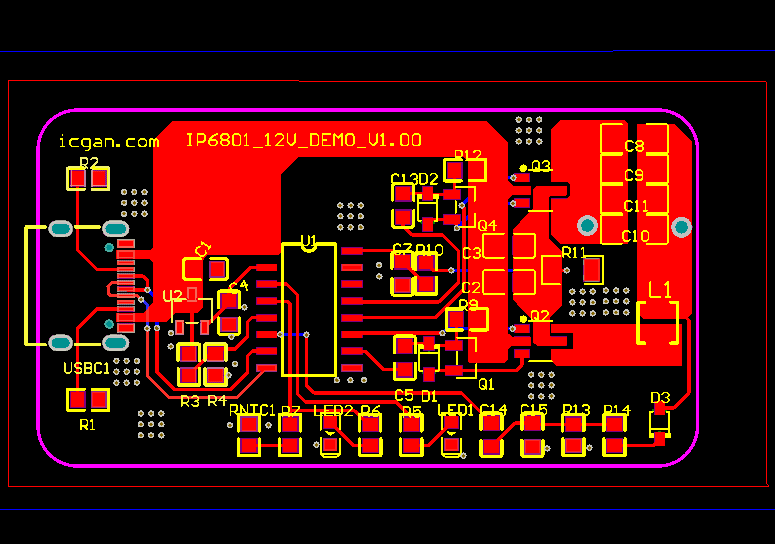

ip6801无线充电实际电路

做无线充电项目**怕什么?不是方案选型,不是原理图设计,而是样板打回来之后,上电那一刻示波器探头怼上去,波形乱成一团,你根本不知道问题出在哪儿。

这篇文章不讲虚的,直接以IP6801这颗主流SoC芯片为主体,把我实际调试过程中踩过的坑、测过的波形、总结出来的排查思路全部摊开来聊一聊。

一、先搞清楚IP6801的架构逻辑,再谈调试

IP6801是一颗高度集成的无线充电发射端SoC,内部集成了MCU、PWM控制器、ASK解调模块、Q值检测模块以及全套的保护机制。这颗芯片**大的特点是外围电路极其精简,BOM成本压得非常低,非常适合做15W及以下的快充发射方案。

但精简不代表简单。调试IP6801的过程,本质上是在跟三件事打交道:功率链路、通信链路、保护链路。

功率链路,指的是从输入电源经过全桥逆变、LC谐振网络再到线圈的完整能量传输路径;通信链路,是发射端通过ASK调制方式与接收端进行握手和功率协商的通道;保护链路,则是芯片内部集成的过压、过流、过温、异物检测等一系列安全机制。

调试的时候要记住一个原则:先功率,后通信,再保护。顺序反了,你会被现象带偏,越调越糊涂。

二、实际调试波形:三个关键节点的抓取与分析

用示波器抓波形,不推荐直接夹在芯片引脚上,建议在谐振电容两端、全桥中点、以及线圈两端分别预留测试点。我习惯用差分探头,隔离做得干净,波形不会因为共地问题变形。

**个必抓的节点,是全桥中点电压波形。正常情况下,IP6801驱动的全桥输出应该是一组对称的方波,频率在100kHz到205kHz之间跳动,具体频率由接收端请求决定。如果你抓到的方波占空比不一致,或者上下桥臂波形幅度有明显差异,优先检查驱动电阻和MOS管的栅极电容是否匹配,这是振铃和不对称的常见来源。

第二个必抓的节点,是谐振电容两端波形。这个位置的波形直接反映LC谐振网络的工作状态。我调试时遇到过一种很典型的异常:波形幅度突然从几十伏掉到十几伏,同时频率发生跳变。用排除法查了一圈,**后发现是谐振电容选型偏小,导致Q值过高,负载稍微加重就脱离谐振点。换成规格稍大的CBB电容后,波形稳定下来,传输效率也回来了。

第三个节点是ASK解调波形,这个很多人会忽略。IP6801通过线圈上的电压幅度变化来读取接收端发来的通信包。用示波器抓线圈两端波形,你能看到在功率传输的载波上叠加了一串低频的包络变化,那就是ASK信号。如果包络毛刺多、边沿不干净,接收端很容易解调失败,表现出的现象就是充到一半突然断连,或者功率上不去。这时候检查的重点是解调电路的RC滤波参数,时间常数偏大偏小都会让解调质量变差。

ip6801无线充电实际电路

三、把常见的三个问题拉出来单独说

**个高频问题:能握手但功率拉不上去。这个现象很典型,接收端上报请求功率是10W,但实际输出只有5W左右。排查路径分两步,**步看输入电流是否被限流,很多开发板为了方便调试会加一个可调限流电阻,电阻设置偏小直接卡死功率上限;第二步看频率响应,IP6801会通过频率调整来匹配负载,如果晶振频率偏差过大,频率追踪就失灵,功率自然上不去。

第二个高频问题:充电过程中断充重启。这个问题的矛头多半指向ASK通信链路。我用逻辑分析仪同时抓过线圈波形和芯片的ASK输出引脚,发现通信包里偶尔会丢字节,丢包之后芯片进入错误重试流程,表现出来就是断充重启。根因是线圈的Q值偏高,导致ASK调制深度不够,边沿判读模糊。处理方式是在解调路径上并联一个几十皮法的吸收电容,把调制深度修正回来。

第三个高频问题:异物检测误触发。IP6801有Q值检测功能,用来识别线圈上方是否存在金属异物。误触发的原因通常是线圈参数和芯片内部预设的Q值阈值不匹配。调试时可以通过修改配置寄存器来调整检测阈值,但更建议先检查线圈的绕制工艺,屏蔽层接地不良会严重干扰Q值检测结果,这个坑我替你们踩过了。

四、热管理设计不只是贴散热片那么简单

无线充电的发热问题,一半来自功率链路损耗,一半来自线圈涡流损耗。IP6801本身集成了过热保护功能,结温超过阈值会主动降功率,但如果你把降功率当成保护机制来依赖,产品体验一定好不了。

实测下来,15W方案在密闭环境下,线圈温度可以轻松突破六十度。我后来在PCB设计上做了两处改动:**,把谐振电感远离线圈正下方,避免磁力线切割产生附加涡流;第二,在发射线圈底层铺一块网格状铜皮做热扩散层,实测温度能降四到五度。另外线圈选型上,利兹线比单股漆包线在高频下的AC损耗要低不少,虽然成本略高,但热表现确实更稳。

五、兼容性测试要覆盖的不只是iPhone

很多工程师做兼容性测试,拿一台手机测完没问题就觉得搞定收工。但无线充电的兼容性矩阵远比你想的复杂,不同品牌的接收端方案对ASK调制深度、频率追踪范围、功率协商时序的要求都有差异,尤其是支持私有协议的设备,往往在握手阶段就会测出发射端的诸多隐性缺陷。

建议至少准备三类测试目标:苹果系接收端、三星系接收端、以及通用的Qi标准EPP接收端。每一类都要测三项指标:**大输出功率、连续满载一小时后的温升、以及从空载到满载的切换时间。另外还要做金属异物覆盖测试和偏心放置测试,这些场景在用户手里大概率会发生,与其等售后找你,不如在实验室里先把自己虐一遍。

调试IP6801的过程,说到底是跟电磁场打交道的过程,表面上你在调波形、调参数,实际上你在理解能量如何在空间里耦合。无线充电的调试经验很难靠看文档学会,每一个波形异常的成因都可能叠加多个因素,需要你拿着探头一点点去排查。希望这篇文章能帮你少走几步弯路,下一次调试的时候起码知道该从哪里下手。有具体波形问题的话,评论区聊。
